当前位置 首页>> MA-LEQZO-AES插装式比例节流阀

MA-LEQZO-A(ES)插装式比例节流阀(2通型)

通径 16,25,32 压力至 250bar 流量至 490L/min MA-LEQZO-A原理图:

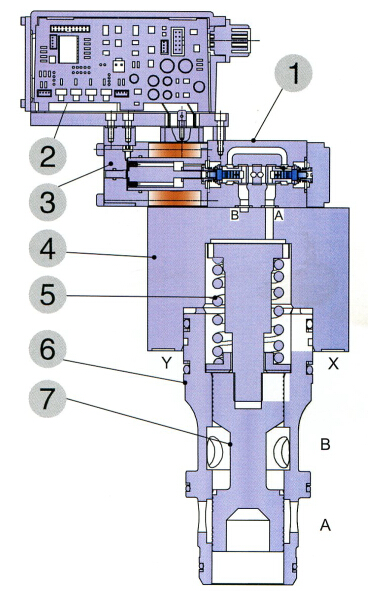

MA-LEQZO-A(ES)原理图

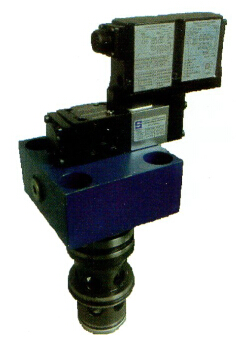

MA-LEQZO-A(ES)实物图

1.比例减压导阀

2.数字放大器

3.比例电磁铁

4.阀体

5.阀套

6.阀芯

1 比例阀产品概述

MA-LEQZO-A(ES) 是二通型插装式比例节流阀,集成块式安装。它主要是由比例减压导阀 ①来控制阀芯⑦在

阀套 ⑥内作直线开闭运动。根据输入电信号的大小提供流量控制。此类阀与放大器协同工作,放大器向比例阀提

供适当的驱动电流,经校准阀的调整量,使之与供给放大器的输入信号相对应。

流量调节是通过作用在主阀芯⑦上腔密闭面积上的压力油,与安装在主阀芯⑦上的压缩弹簧⑤之间达到一个

力平衡而实现的。改变控制油压大小,让主阀芯⑦在阀套⑥中作往复移动,因此而改变阀口的通油面积,以实现

通流大小的控制。

控制导阀是一个 MA-DHRZO 型比例减压阀。主要特征是:缩短了响应时间和精确的流量控制与良好的重复精度。

2比例溢流阀选型表:

MA- LEQZO AES PS 25 2 L4 /L *

型号

插装式比例节流阀 A= 不带位置传感器

通讯接口(仅对导轨式数字放大器)

PS=RS232 串行接口

尺寸规格



阀机能:

2=2通

调节特性:



UO- 输入信号 0~10V 无 = 石油基液压油
AES= 同 A ,带集成式数字放大器 16=16通径 S4=非线性 I= 输入电流信号 4-20mA
25=25通径 WG= 水乙二醇



32=32通径 L4=线性 以下仅对 -TERS 型阀
    F- 故障信号 PE= 磷酸脂
    Q= 带使能信号

3,比例插装阀性能数据(环境温度 -20 ℃ ~60 ℃ )

液压符号

MA-LEQZO-A原理图



MA-LEQZO-AES原理图

阀型号

MA-LEQZO-A

MA-LEQZO-AES

阀芯尺寸规格

16

25

32

最大流量

( L/min )

△ P=5bar

140

230

350

△ P=10bar

200

320

490

最大压力 bar

250

P=70 bar 时先导阀工作流量 L/ min

5

10

18

△ P=100 bar 时的泄漏量 L/ min

0.3

0.5

0.5

信号从 0-100% 变化时的响应时间

75ms

滞环(最大被调动压力的 % )

≤ 5

重复精度(最大被调动压力的 % )

± 1

放大器及插头

E300( 详见 111-118 页 ) E200( 详见 105-110 页 )

放大器电源

24VDC

注明: 1 先导和的推荐值: 120~140 bar ,最小先导油压力 20bar

2 如果长时间不能提供先导压力油,请关闭电子放大器的电源,以免因过热而烧坏。

4.VTOZ比例阀工作曲线(油温45 ℃,46#抗磨液压油)

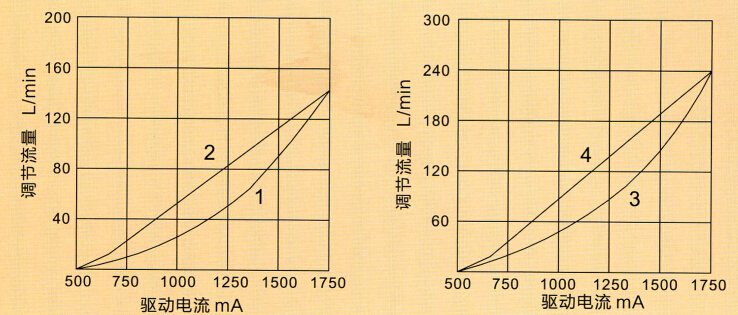

4.1.流量调节曲线(P=5BAR)

1=MA-LEQZO-A(ES)-162S4 2=MA-LEQZO-A(ES)-162L4 3=MA-LEQZO-A(ES)-252S4 4=MA-LEQZO-A(ES)-252L4

?

VTOZ插装阀工作曲线图

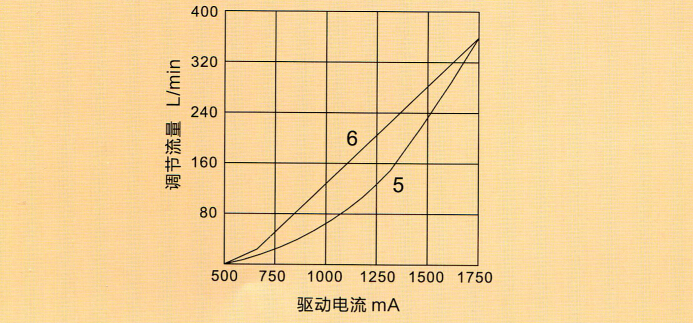

5=MA-LEQZO-A(ES)-322S4 6=MA-LEQZO-A(ES)- 322L4

VTOZ插装阀工作曲线图

MA-LEQZO-A安装尺寸:

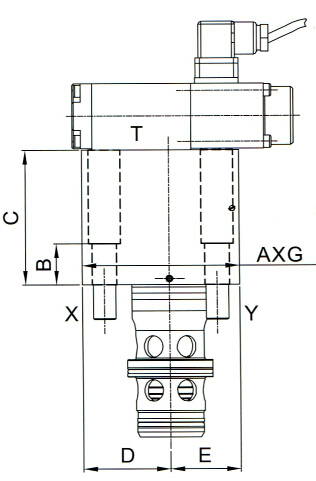

MA-LEQZO-A-162安装尺寸

MA-LEQZO-A-162  MA-LEQZO-A-252   MA-LEQZO-A3-322

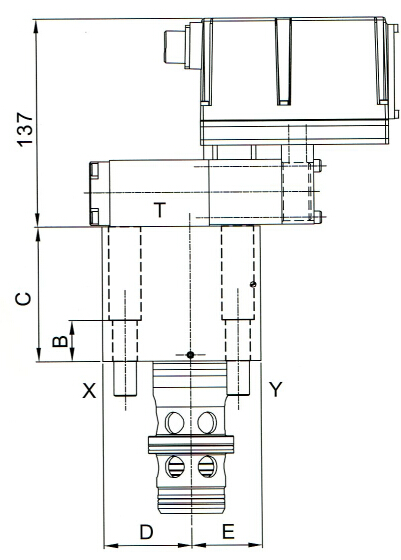

MA-LEQZO-AES-162安装尺寸

MA-LEQZO-AES-162  MA-LEQZO-AES-252   MA-LEQZO-AES-322

   MA-LEQZO-A*-16                   MA-LEQZO-A*-25           MA-LEQZO-A*-32
尺寸 A G B C D E 紧固螺钉 质量(KG)
NG16 80 65 38 50 47.5 32.5 4-M8*50 4
NG25 85 85 30 60 42.5 42.5 4-M12*50 6
NG32 130 130 88 110 65 65 4-M16*120 7.5

5安装尺寸:

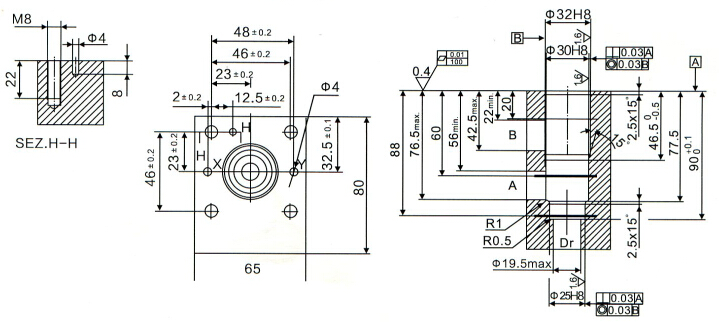

16通径插装阀规格图NG16

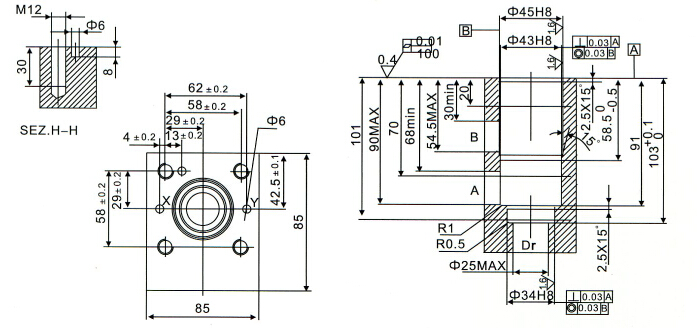

25通径插装阀规格图NG25

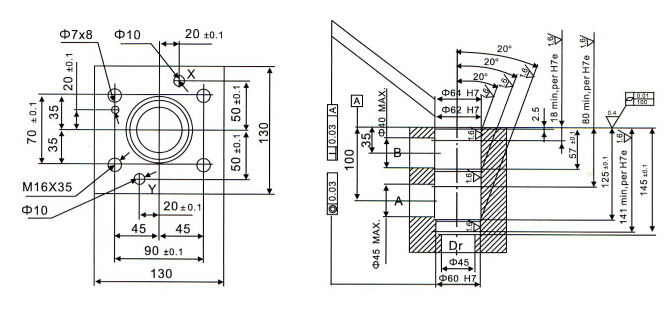

32通径插装阀规格图NG32
