MA-RZMO 直动式比例溢流阀
1 比例阀产品概述MA-RZMO是直动式锥阀芯结构的比例溢流阀。阀的压力与输入的电信号成正比。此类阀工作原理是通过电子放大器提供给比例电磁铁的驱动电流,使比例电磁铁产生的推力推动锥阀芯 ④作用在锥阀座②的孔口,与锥阀座②孔中的油压力相平衡。使阀的调节压力与放大器的输入信号成正比。 此阀除当开环压力控制以外,还可选配内装压力传感器和数字式集成放大器,便阀内部实现压力闭环的控制。由于大大减小了阀的滞环及线性误差,因此有较好的动态特性。此开环或闭环控制的阀,主要当做压力导阀使用。 2比例溢流阀选型表:
3 比例溢流阀性能数据(环境温度 -20 ℃ ~60 ℃ )
4.VTOZ比例阀工作曲线(油温45 ℃,46#抗磨液压油)4.1.流量调节曲线 压力调整曲线 在流量Q=1L/min时测得。注:T口的背压会影响压力调节 1.MA-RZMO-A MA-RZMO-AES 2.MA-RZMO-TERS
4.2压力/流量曲线 在流量Q=1L/min情况下,使输入信号进行变化测得: 3.MA-RZMO-A MA-RZMO-AES 4.MA-RZMO-TERS 4.3最小压力流量曲线,在“0”输入信号时测得: 5.MA-RZMO-*-010/50 6. MA-RZMO-*-010/100 7.MA-RZMO-*-010/210,8.MA-RZMO-*-010/315

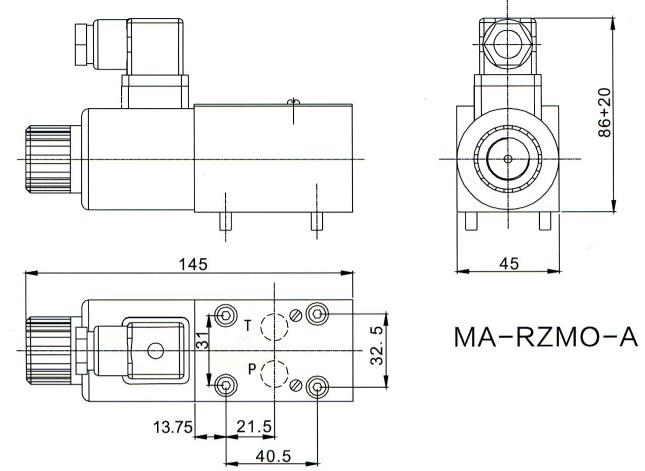

MA-RZMO-A安装尺寸:安装界面尺寸符合ISO4401-AB-03-4标准,6通径 坚固螺钉:4个M5*50内六角,12.9级 油口直径:P,T=5.5mm(最大)
|
